Изоляторы

Бусы БКЧ-4/6
Бусы БКЧ-4/6 - Изоляторы типа "Буса кордиеритовая чешуйчатая" БКЧ-4/6Описание, характеристики:

Бусы предназначены для изоляции голых проводников при номинальном напряжении 250 и 500 В (при использовании бус в оборудовании с трёхфазным током за номинальное напряжение принимается фазное напряжение), постоянного и переменного тока частотой до 60 Гц. Климатическое исполнение У, категория размещения 3 по ГОСТ 15150.

Расшифровка условного обозначения типа бусы:

Б - буса

Ф - фарфоровая

К - кордиеритовая

Ч - чешуйчатая

Ц - цилиндрическая

С - специальная

У - климатическое исполнение

3 - категория размещения

Числитель дроби - внутренний диаметр в миллиметрах, знаменатель дроби - высота в миллиметрах

Основные параметры бус:

Тип бус

Номинальное напряжение, В

Испытательное напряжение при высокой температуре

Ток утечки, мА, не более

Температура, ºС

Напряжение, В

БКЧ-3/6 У3

250

800

500

5

БКЧ-4/6 У3

БКЧ-5,5/8 У3

БКЧ-6/8 У3

БКЧ-8/10 У3

Марка сплава - Кордиерит

Кажущаяся плотность, г/см3 - 2,1

Открытая пористость, % не более - 27

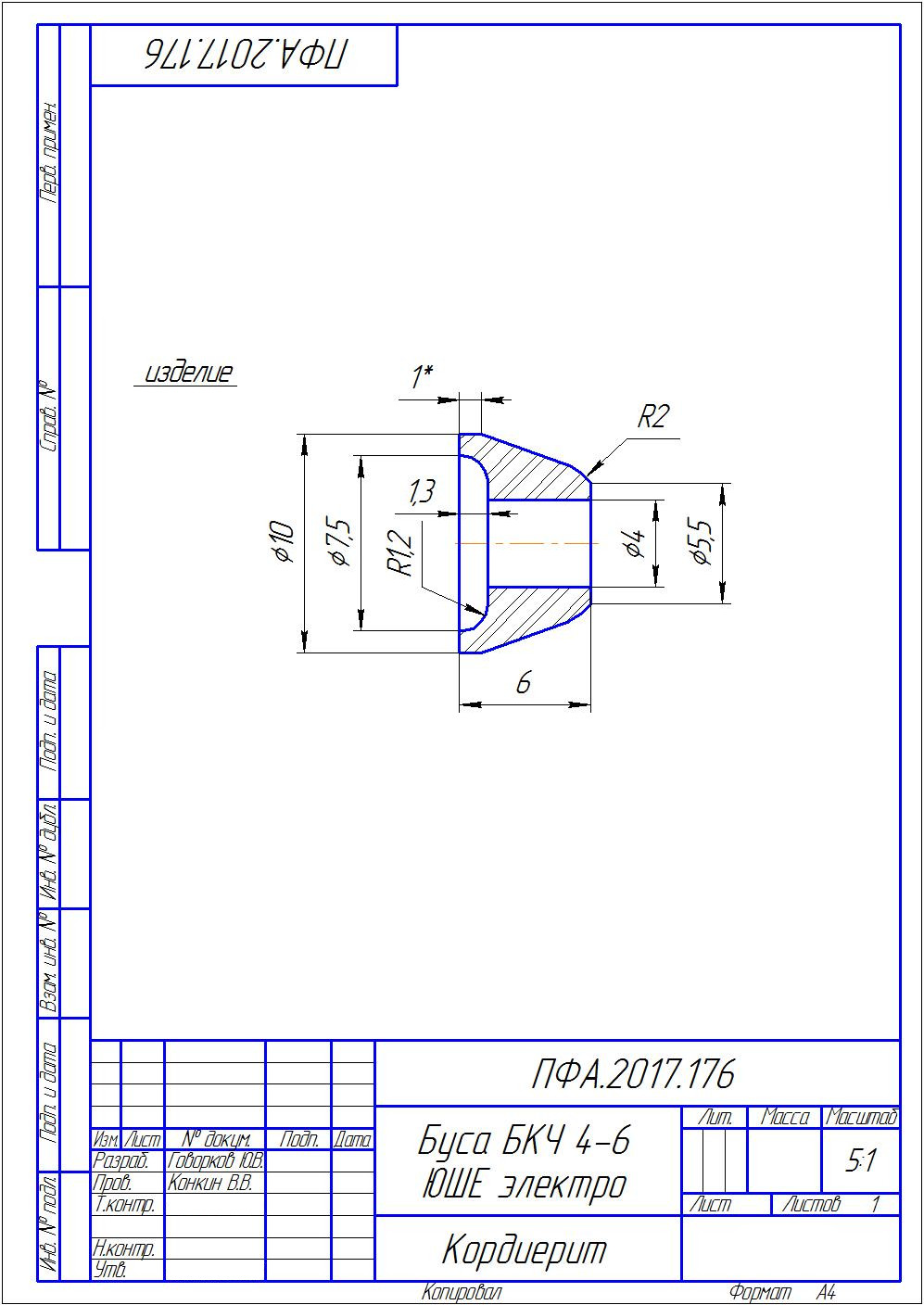

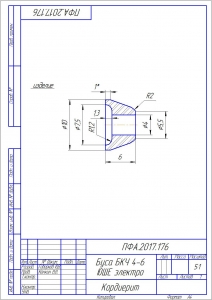

Чертёж бусы БКЧ-4/6:

Чертёж бусы БКЧ-4/6



Возможно, Вам будет полезна следующая информация: изоляторы бусы чешуйчатые БФЧ 2/4
